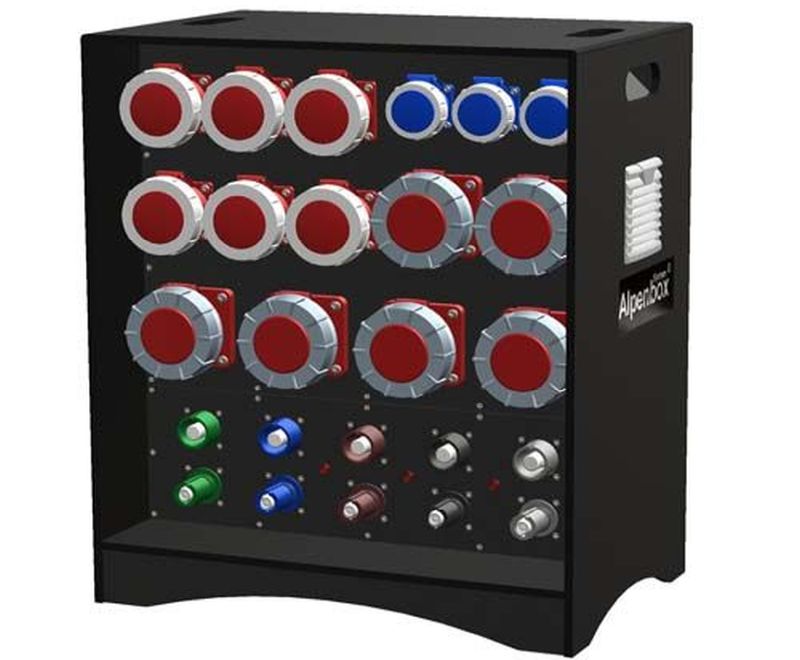

На объектах с переменным энергопотреблением вводно-распределительные щиты (ВРУ) становятся не просто узлом подключения, а гибким инструментом управления нагрузкой. Ошибки в выборе и конфигурации таких щитов могут привести к постоянным срабатываниям защиты, неравномерной работе оборудования и даже отказу систем в критические моменты.
Эта статья поможет разобраться, какие параметры и нюансы следует учитывать при подборе ВРУ, если энергопрофиль объекта нестабилен и зависит от смен, сезонности или технологических циклов. Будет также полезно тем, кто планирует купить щит ВРУ в сборе и не хочет столкнуться с недооценёнными рисками уже после монтажа.
Особенности переменной нагрузки на объектах: суть, источники и риски
Переменная нагрузка — это нагрузка, величина и характер которой существенно меняются в течение суток, недели или технологического цикла. Такой режим характерен для объектов с чередованием рабочих смен, сезонной активностью, цикличным производством или периодической работой энергоёмкого оборудования.
Источники переменной нагрузки:
- компрессоры, насосы и вентиляторы с нерегулярной работой;
- оборудование с пусковыми токами (станки, двигатели);
- системы освещения и кондиционирования с зависимостью от времени суток или погодных условий;
- цикличные технологические линии;
- непредсказуемое потребление при подключении временных потребителей.
Основной риск при проектировании ВРУ под такую нагрузку — невозможность точно предсказать суммарный ток в каждый момент времени. Это может привести к:
- избыточному запасу по мощности (переплата за оборудование);
- недогрузке аппаратов защиты (снижение точности работы);
- ложным срабатываниям при пиковых потреблениях;
- перегрузке кабельных линий.
Поэтому задача инженера — не просто подобрать оборудование, исходя из максимального тока, а учесть весь характер нагрузки в динамике.
Влияние характера нагрузки на выбор конфигурации ВРУ
ВРУ для объекта с переменной нагрузкой требует особого подхода к распределению цепей, выбору вводных автоматов и логике резервирования. Конфигурация должна обеспечивать:
- изолированную работу различных групп нагрузки;
- приоритетность отключения второстепенных цепей при перегрузке;
- гибкость в работе с резервными источниками.
На практике это может выражаться в следующем:
- несколько отходящих линий с независимой защитой;
- ступенчатая селективность автоматов;
- секционирование ВРУ по нагрузочным зонам;
- интеграция контроллеров или ПЛК для отслеживания текущей нагрузки.
Такой подход позволяет не просто защитить линию, но и управлять распределением мощности в зависимости от реальных условий.
Диапазон номинальных токов и выбор аппаратов защиты
Непостоянная нагрузка требует точной калибровки по номинальным токам. Стандартный расчёт «по максимуму» здесь не работает — он ведёт к установке автоматов с завышенными уставками, которые не обеспечат защиту при работе в пониженной нагрузке.
Рекомендации при выборе автоматических выключателей:
| Параметр | Рекомендация |
|---|---|
| Номинальный ток | Исходя из среднего значения + пиковый запас |
| Тип расцепителя | Электронный или комбинированный |
| Характеристика срабатывания | C или D в зависимости от оборудования |
| Настройки уставок | Подстраиваемые (если используются АВ с микропроцессором) |
Для распределения нагрузки по фазам следует предусмотреть контроль токов в каждой фазе и автоматическую балансировку, особенно при наличии однофазных потребителей. Это исключит перекос фаз и повысит стабильность питания.
Учет пусковых токов, кратковременных перегрузок и нагрузочных скачков
Многие типы оборудования создают кратковременные броски тока в момент включения. Если такие пики не учтены, автоматические выключатели могут срабатывать ложно, даже если общая нагрузка далека от максимальной.
Для таких случаев важно:
- выбирать автоматы с задержкой по времени (класс D или E);
- устанавливать пускорегулирующую аппаратуру (ПЗР, плавный пуск);
- использовать устройства мониторинга нагрузки с функцией «анализ тренда»;
- закладывать буфер в 15–25% от пикового тока в расчётах.
Например, на объекте с несколькими асинхронными моторами суммарный пусковой ток может превышать номинальный в 5–7 раз. Без корректной настройки системы защиты это приведёт к регулярным отключениям.
Выбор автоматических вводов резерва и систем управления
Переменная нагрузка требует от систем резервирования не просто наличия второго ввода, а интеллектуального алгоритма переключения. Стандартные АВР, реагирующие лишь на полное исчезновение напряжения, не подходят для сценариев с плавающей нагрузкой.
В современных системах резервирования необходимо:
- учитывать текущую нагрузку при принятии решения о переключении;
- предусматривать деление нагрузки между основным и резервным источником;
- иметь функцию «отложенного возврата» после восстановления питания;
- предусмотреть визуализацию и логирование всех переключений.
Пример: если на объекте пиковая нагрузка превышает возможности резервного генератора, логика АВР должна предусматривать отключение второстепенных групп до момента стабилизации сети.
Влияние времени работы оборудования и суточных профилей потребления
Нагрузка, распределённая неравномерно в течение суток, требует особого подхода к выбору секций ВРУ и логике управления нагрузкой. Важно учитывать:
- утренние и вечерние пики потребления;
- режим работы смен (односменный, двухсменный, круглосуточный);
- выходные и праздничные дни;
- плановые техобслуживания и временное подключение потребителей.
Для объектов с ярко выраженным суточным профилем потребления рекомендуется:
- использовать таймерные или интеллектуальные реле управления нагрузкой;
- реализовывать энергомониторинг с автоматической записью профиля;
- закладывать отдельные цепи питания для нагрузки «первой необходимости» и «второстепенной».
Такой подход позволяет не только обеспечить устойчивую работу оборудования, но и снизить энергозатраты — за счёт грамотного распределения мощности в течение суток.
Возможность модернизации и адаптации ВРУ в будущем
На объекте с переменной нагрузкой особенно важно, чтобы вводно-распределительный щит мог быть доработан без полной замены. Это достигается заранее предусмотренной модульностью и резервом по месту и мощности.
Что важно предусмотреть:
- наличие свободных посадочных мест на DIN-рейках;
- запас по мощности шин и трансформаторов тока;
- съёмные соединения, позволяющие подключение дополнительных линий;
- свободные каналы в системах мониторинга и управления.
Такой подход позволяет адаптироваться под изменившиеся условия эксплуатации без капитальных затрат. При проектировании стоит сразу обозначить возможность подключения дополнительных шкафов в шлейф или параллельно, а также предусмотреть резервные каналы связи, если используется диспетчеризация.
Грамотно подобранный ВРУ с возможностью масштабирования становится не разовым решением, а долгосрочным инвестиционным инструментом, способным развиваться вместе с объектом.
Автор: Самохин Александр Валериевич
